卡车空气制动系统解剖 - Commercial Carrier Journal

快速解答： 卡车的空气制动系统使用由发动机驱动的压缩机产生的压缩空气，储存在储气罐中，并通过阀门控制来驱动S凸轮鼓式制动器或空气盘式制动器。车队买家和分销商需要了解供气、控制回路和基础制动硬件，因为摩擦材料的选择会影响制动距离、保养间隔和每公里总成本。白云制动/刹车片供应通过IATF 16949和ECE R90认证的商用车刹车片和衬片，专为这些系统设计。

为什么车队经理将空气制动系统解剖视为采购过滤器，而非理论

询问任何车队维修经理是什么让卡车停驶，制动系统总是很快被提及。商用车的空气制动系统不仅仅是轮端的刹车片或衬片。压缩机、储气罐、阀门和制动气室都必须协同工作，摩擦材料才有机会发挥作用。如果您正在为北美、欧洲或中东的分销采购刹车片或衬片，理解这一链条将区分低价零件供应商和可靠的摩擦合作伙伴。

Commercial Carrier Journal的《空气制动手册》第11版将系统分为供气、控制和基础制动部分。精明的采购团队使用相同的思维模型。您经常会看到三个不同的刹车片供应商提供相同的WVA编号，但制动感觉或磨损寿命却不同。摩擦材料必须在100至130 psi的压力下工作，表面温度从冷态到超过400°C循环，并且每次驾驶员松开脚阀时都能干净释放。在测试台上表现良好但在实际气压调节下表现不同的刹车片，会导致车队投诉、分销商保修退货以及更严重的鼓或盘磨损。白云制动/刹车片拥有49年以上的制造经验，专门解决这些不匹配问题。

供气侧告诉您关于刹车片和衬片耐久性的什么信息？

空气制动系统始于齿轮驱动或皮带驱动的压缩机。调速器在大约120至130 psi时切断压缩机，并在约100 psi时重新启动。空气干燥器、储气罐和单向阀去除水分并保持空气可用。为什么摩擦材料买家要关心？水分、机油携带和压降对基础制动有间接但实际的影响。

过多的水分会导致制动气室腐蚀、继动阀卡滞和不一致的制动力。随着时间的推移，这会导致刹车片或衬片磨损不均。在重型卡车上，泄漏的空气干燥器可能在储气罐中留下足够的水，在寒冷天气冻结压力保护阀。这不是摩擦缺陷，但仍会表现为一个车轴的过早制动磨损。如果您为混合车队采购商用车刹车片，请收集应用细节：工作循环、地形、辅助空气需求以及卡车是否长时间怠速。这些因素比单独的WVA编号更快地确定正确的摩擦系数和温度范围。

S凸轮鼓式制动器和空气盘式制动器如何改变您购买的摩擦产品？

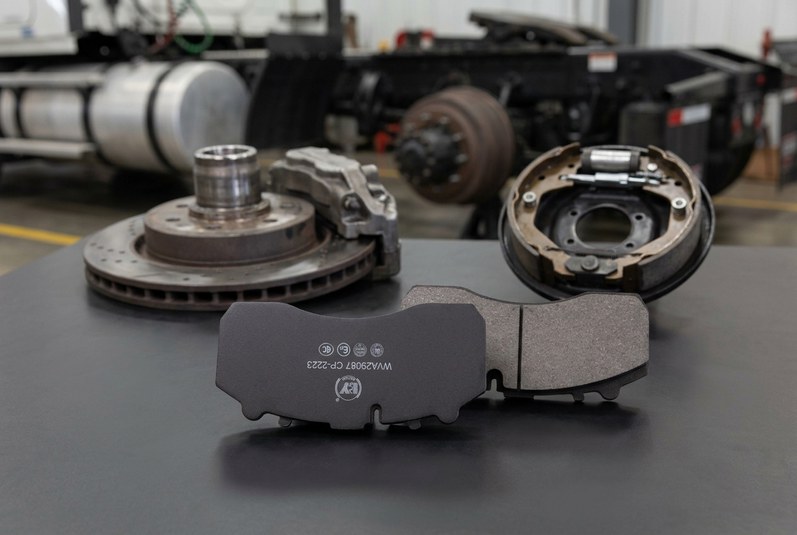

全球大多数重型商用车仍使用S凸轮鼓式制动器。当空气进入制动气室时，推杆伸出，旋转制动调节器和凸轮轴，并将制动蹄片压向制动鼓。衬片厚度、半径、摩擦系数和热恢复在鼓式制动器中更为重要，因为热量在鼓内积聚。空气盘式制动器使用卡钳将两个刹车片夹在通风盘上。它们冷却更快，但对卡钳和刹车片背板施加更多机械负荷。仅按价格采购的分销商会看到不同的失效模式：鼓式衬片可能因热冲击而开裂，而盘式刹车片可能遭受边缘锥形磨损或背板变形。

在长下坡的鼓内，温度可能超过600°C，而空气盘式制动器在相同条件下通常低100至150°C。这就是为什么白云制动/刹车片分别针对鼓式和盘式应用进行配方设计，具有不同的摩擦曲线和压缩性目标。对于鼓式应用，请提交商用车衬片批发询价，而不是假设一种摩擦材料适用于两者。车队维护团队还应在安装期间检查制动间隙调整提示；S凸轮制动器上不正确的间隙将在几千公里内毁坏新衬片。

制动踏板和制动气室之间发生了什么？买家控制回路基础

脚阀、继动阀、快放阀和比例阀控制空气输送。在牵引车-挂车组合中，红色和蓝色挂车接头以及挂车继动阀增加了复杂性。为什么这对摩擦供应商很重要：平稳、成比例的空气应用减少刹车片磨损和热量峰值。如果卡车的继动阀释放缓慢，刹车片会拖滞，温度升高。这可能导致盘式刹车片釉化或鼓式衬片碳化。

白云制动/刹车片在审查车队故障退货时会考虑这一点。我们见过因“低摩擦”而被退回的衬片，实际上是由于制动气室拖滞或间隙调节器未调整所致。在拒绝一批产品之前，请隔离空气回路。要求车队测试制动释放时间和气室推杆行程。如果推杆行程超过制造商限制，请先修复该问题。对于分销商，这也意味着您可以通过记录安装和制动调整实践来减少虚假保修争议。

为什么ECE R90和IATF 16949在采购商用车摩擦材料时很重要

在欧洲和许多出口市场，商用车的替换刹车片和衬片必须带有ECE R90认证。这不是纸面工作。ECE R90测试将替换摩擦材料与原始零件的性能在冷态、速度和热制动循环中进行比较。IATF 16949认证工厂在此基础上增加了过程控制、可追溯性和缺陷预防。白云制动/刹车片在这两个体系下运营，并邀请客户在IATF 16949认证工厂进行审核。

对于买家，这意味着您可以要求每个零件号的ECE R90认证编号，并在取样前要求提供最新的测试报告。如果供应商犹豫，那就是一个危险信号。使用此表在供应商选择阶段验证摩擦材料文档：

认证/标准	对商用车摩擦材料的验证内容	买家验证步骤
ECE R90	替换制动衬片和刹车片的认证；测试制动性能、速度敏感性和冷态性能	要求标签和测试证书上提供有效的ECE R90认证编号
IATF 16949	汽车质量管理体系，涵盖生产、可追溯性、缺陷预防	要求提供最新的IATF证书和审核范围
SAE J2522 / J866	北美使用的摩擦分类和测功机测试协议	确认产品符合相关类别和测试循环
GB 5763	中国制动衬片国家标准；包括摩擦系数和磨损限值	审查每批货物的批次测试报告
WVA编号	识别刹车片和衬片的形状和适配	与供应商目录确认

在下批发订单之前，您的供应商验证清单应包括哪些内容？

不要仅依赖证书。对每个新的刹车片或衬片供应商执行简短的验证流程。您的清单应涵盖以下要点：

• 确认产品或包装上可见ECE R90认证编号。
• 要求提供IATF 16949证书，包含当前范围和有效期。
• 要求提供测功机测试的批次级摩擦系数和磨损测试数据。
• 对照您的应用列表检查WVA编号；如果未提供特定WVA编号，请与供应商目录确认。
• 检查包装和标签，确保批次可追溯性和生产日期。
• 在取样前确认最小起订量、交货时间和自有品牌选项。

最小起订量、交货时间和自有品牌选项只有在清晰的空气制动应用列表下才有效

对于进口商和分销商，真正的运营问题是订单规划。一个20英尺集装箱可以容纳数千套刹车片，但在一个订单中混合太多零件号会增加拣选错误和库存风险。白云制动/刹车片建议按制动类型分组：欧洲拖拉机轴的空气盘式刹车片、北美挂车轴的S凸轮鼓式衬片，以及特定重型应用如采矿或市政巴士。大多数常见的重型参考件可以按标准时间表生产和发货，而自有品牌包装会增加审批和制版时间。在谈判最小起订量之前，发送包含WVA编号或OE交叉编号的目标零件清单。如果未提供WVA编号，请与供应商目录确认。这样可以避免定价错误和交货时间意外。

空气制动系统解剖是否改变您的车队维护和更换策略？

是的。将空气系统泄漏和摩擦更换视为独立成本的车队将继续为过早的刹车片和衬片磨损买单。围绕两者规划维护。对于混合车队，至少每年两次跟踪空气压缩机工作循环和空气干燥器干燥剂更换。对于制动摩擦，在安装时记录基准厚度，并在每次轮胎换位或A级保养间隔时重新检查。如果一个轮端比其他轮端多磨损2毫米，在归咎于刹车片之前，检查气室、间隙调节器和卡钳导向件。这是分销商可以传递给车队客户以建立忠诚度的见解。

如果您正在为车队、分销网络或自有品牌项目采购商用车刹车片或衬片，请从零件清单和摩擦要求开始。白云制动/刹车片可以匹配ECE R90和IATF 16949要求与您的应用。获取OEM商用车刹车片报价或申请批发报价，立即联系我们的出口团队。
