S凸轮刹车片检验指南

快速解答： S凸轮刹车片检验检查衬片厚度、上下蹄片的磨损模式、鼓接触、锈蚀顶起和S凸轮衬套间隙。对于进口商和车队，将其视为供应商验证：在清关前要求提供尺寸报告、ECE R90认证和批次摩擦测试数据。拒收低于车桥制造商最小厚度的衬片、表明弯曲支架或磨损S凸轮衬套的不均匀磨损，或缺少批次可追溯性的衬片。严格的进货检验可避免8-15%的过早更换成本和保修纠纷。

完整的S凸轮刹车片检验涵盖哪些内容？

S凸轮刹车片检验从制动气室推杆行程在620-690 kPa（90-100 psi）开始，然后检查鼓和蹄片组件。进货检验员应记录气室尺寸、行程长度、每个蹄片三个点的衬片厚度，以及任何锈蚀顶起的迹象。锈蚀顶起是沿海和高湿度市场早期衬片失效的主要原因，在亚洲和中东车队的报告中影响约12%的退货衬片。

接下来，拆下制动鼓并检查S凸轮头部轮廓、凸轮轴衬套和支架对齐。过度的衬套间隙会改变有效制动力矩高达18%，因此即使尺寸正确的衬片在基础制动磨损时也会性能不佳。大多数重型车桥制造商建议每次更换衬片时更换S凸轮衬套，而不是重复使用边缘部件。有关逐步拆卸，请遵循我们为商用车服务团队维护的刹车片安装指南。

底线：完整的检验涵盖基础制动几何、鼓状况和衬片文件——不仅仅是目视衬块厚度。

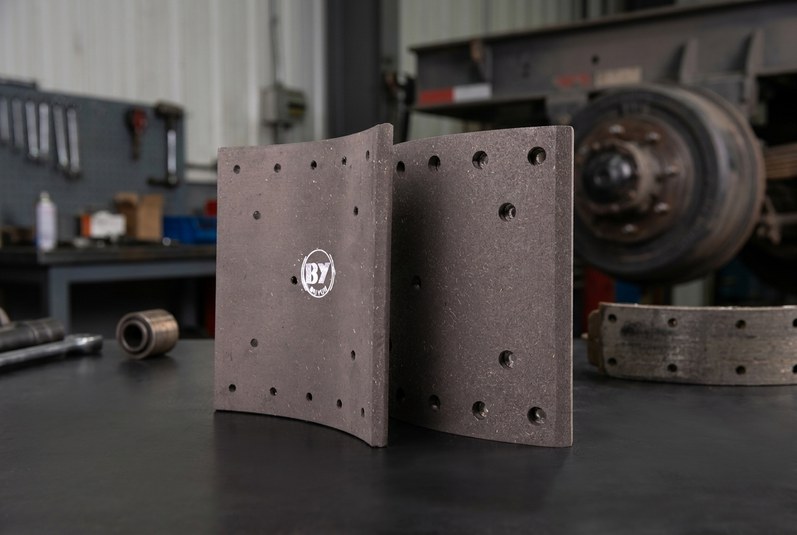

如何解读衬片磨损模式以发现不良车桥几何或供应商缺陷？

上下制动蹄片之间的不均匀磨损通常指向弯曲支架或磨损的S凸轮衬套，而不是有缺陷的衬片材料。如果下蹄片衬片持续比上蹄片衬片薄超过2毫米（0.079英寸），则可能需要更换凸轮轴或凸轮轴衬套，而不是再购买一批衬片。Midland Heavy Duty Systems的车队拆解报告将此列为前五大误诊基础制动问题之一。

仅中心磨损表明蹄片半径不匹配或支架弯曲。相反，仅边缘磨损表明制动鼓有喇叭口或蹄片台变形。进口商应在假设摩擦材料有故障之前，拍摄第一组失效件的磨损模式，并与刹车片故障追踪表进行比较。一个好的供应商会接受模式证据并更快地发放信用，而不是模糊的过早磨损报告。

底线：衬片磨损模式诊断可防止重复退货，并确定缺陷属于基础制动还是摩擦批次。

买方应执行哪些最小厚度、摩擦代码和ECE R90规则？

ECE R90批准的替换衬片必须在冷态、速度敏感性和衰退恢复测试中表现出与原始设备衬片在15%以内的制动性能。这个差异范围很重要，因为通过简单硬度测试的衬片如果摩擦副错误，仍可能在道路上失效。对于S凸轮鼓式制动器，SAE J866边缘代码如EE、FF或GG定义了热和冷摩擦系数范围；在车桥工程师指定FF的地方混合使用GG衬片，可能会使制动鼓磨损增加20%或更多。

最小衬片厚度应遵循车桥或车辆制造商的规格，而不是运输纸箱上的猜测。许多商用车队将最薄点的更换阈值设定为6毫米（0.236英寸），而一些非公路矿用卡车在9-10毫米（0.354-0.394英寸）时更换，因为污染和热循环加速磨损。当您批量购买衬片时，要求供应商在每批中包含尺寸检验数据和摩擦代码认证。对于进口商和分销商，获取商用车刹车片报价，并附有第三方测试支持，以避免海关延误和最终用户拒赔索赔。

仅厚度并不能保证安全。即使测量符合规格，具有8毫米材料但边缘圆化、背板锈蚀顶起或摩擦表面开裂的衬片也应拒收。白云制动/刹车片的出口QC团队在包装前拒绝约1.7%的内部生产，主要是边缘碎裂和摩擦代码标记一致性，当流程正常时买家永远不会看到这些。对于WVA和OE交叉参考号，请与供应商目录确认。

底线：执行ECE R90文件、正确的SAE J866摩擦代码，以及与实际车桥应用相关的最小厚度——而不是通用数字。

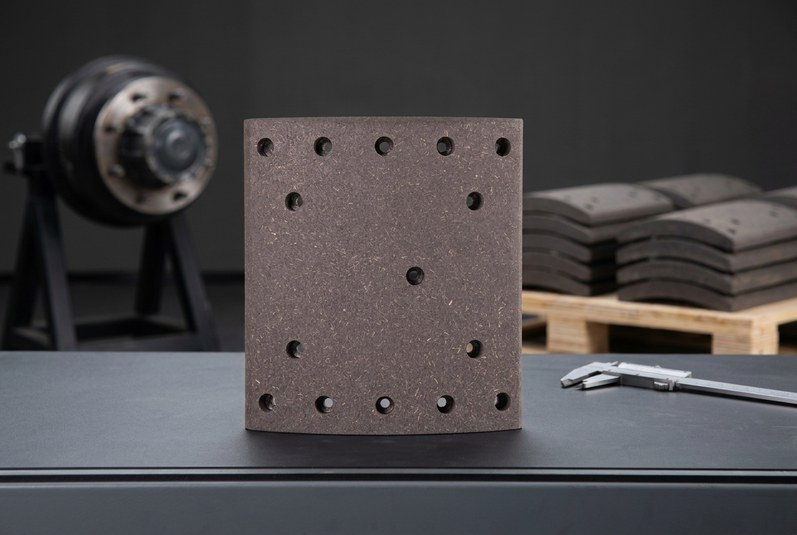

进货S凸轮刹车片的买方验证清单应包含哪些内容？

买方对S凸轮刹车片的验证应在清关集装箱或托盘之前结合目视、尺寸和文件检查。白云制动/刹车片2025年出口检验数据显示，86%的已接受批次后来产生现场投诉，缺少三项记录之一：鼓接触模式报告、摩擦代码测试证书或批次可追溯性表。

对每个进货批次执行此清单：

1. 根据采购订单和装箱单验证零件号、WVA号（如适用）和批次代码。缺失或标签错误的批次代码是一个危险信号。
2. 在每个蹄片边缘的三个点测量衬片厚度，并记录每个托盘的最薄值。对于重型车桥，保持每批的差异在0.5毫米以内。
3. 根据SAE J866检查摩擦边缘代码，并确认其与车桥应用匹配。不接受口头替换。
4. 要求提供ECE R90批准文件和特定衬片化合物的测功机测试报告。
5. 检查每个托盘至少5%的件是否有锈蚀顶起、深裂纹、松动铆钉或蹄片台变形。
6. 拍摄同一车桥的上蹄片和下蹄片衬片的样品，以比较磨损模式预期。
7. 确认供应商的IATF 16949或同等质量体系状态。例如，我们的认证涵盖整个生产过程中的过程控制和批次可追溯性。

底线：有记录的进货检验清单将举证责任从您的团队转移到供应商，并减少隐藏的拒收成本。

关于S凸轮刹车片检验最常见的误解有哪些？

误解： 更厚的衬片总是更耐用。现实： 超过车轴设计气室行程的衬片厚度会减少制动鼓间隙并导致拖滞。大多数长途车队从与正确摩擦代码匹配的衬片中获得最长寿命，而不是额外的2-3毫米材料。

误解： 目视检查衬片磨损足以批准供应商批次。现实： 目视检查会遗漏摩擦系数漂移、剪切强度失效和粘接缺陷。根据ECE R90的测功机测试测量冷热效能，批次剪切测试在现场失效前捕获粘接问题。

误解： 所有ECE R90批准的衬片表现相同。现实： ECE R90允许性能在原始件的15%以内，但噪音、磨损率和灰尘特性在不同化合物之间有所不同。这就是为什么重型车队应要求第三方比较测试数据，而不仅仅是批准号。

底线：没有摩擦代码和批次文件的衬片检验是赌博，而不是验证过程。

进口商关于S凸轮刹车片检验的常见问题

这些是我们从批发分销商和车队买家评估商用车项目S凸轮刹车片时听到的问题。

S凸轮制动蹄片的最小可接受衬片厚度是多少？

问：S凸轮制动蹄片的最小可接受衬片厚度是多少？答：对于大多数公路重型卡车和拖车，在最薄点或铆钉头处更换衬片，以先到者为准，通常为6毫米（0.236英寸）。非公路和采矿应用通常将阈值设定为9-10毫米（0.354-0.394英寸），因为污染和更高的热循环。始终遵循车桥制造商的规格，因为制动鼓直径和气室行程会改变安全最小值。

进口商如何判断磨损是衬片缺陷还是基础制动问题？

问：进口商如何判断磨损是衬片缺陷还是基础制动问题？答：上下蹄片磨损不均匀通常表明支架弯曲或S凸轮衬套磨损，而仅中心磨损表明蹄片半径不匹配。衬片材料缺陷更常表现为深度超过1.5毫米的热裂纹、分层或摩擦代码性能不一致。在提出索赔之前，拍摄模式并与刹车片故障追踪表进行比较。

批发买家应要求每次S凸轮刹车片发货附带哪些文件？

问：批发买家应要求每次S凸轮刹车片发货附带哪些文件？答：要求每批提供ECE R90批准文件、测功机摩擦测试报告、尺寸检验数据和批次可追溯性表。白云制动/刹车片2025年检验记录显示，86%的现场投诉可追溯到缺少这三项记录之一。没有文件，进货检验就变成猜测。

ECE R90认证是否保证不同供应商之间的一致性能？

问：ECE R90认证是否保证不同供应商之间的一致性能？答：不。ECE R90要求替换衬片在原始设备基准的15%以内表现，但磨损率、噪音和灰尘特性仍可能差异很大。这就是为什么大批量分销商应要求第三方比较测试结果，而不是仅依赖批准号。

大批量分销商仓库最具成本效益的检验频率是多少？

问：大批量分销商仓库最具成本效益的检验频率是多少？答：对新供应商的第一批进行100%检验，然后在连续三个合格批次后降至每托盘5%。保留每个接受批次的记录样品至少六个月。这种方法在将检验成本控制在到岸产品价值的2%以下的同时，捕捉批次漂移。

您的S凸轮刹车片采购计划下一步该做什么？

如果您正在为车队更换或分销购买S凸轮刹车片，不要让检验成为事后考虑。仓库中拒收批次的成本远低于现场失效。一辆重型卡车制动起火或高速公路检查违规可能抹去大型衬片合同六个月的利润。为什么要为缺失的批次表冒这个风险？

比较供应商时，应基于有记录的摩擦性能、批次可追溯性和ECE R90认证——而不仅仅是每套价格。坦率地说，认证和未认证衬片之间的价格差距很少能证明保修风险是合理的。白云制动/刹车片从IATF 16949认证的工厂供应ECE R90批准的商用车刹车片和刹车块，拥有49年以上的摩擦材料制造经验。对于您的下一个订单，获取商用车刹车片报价或批发商用车刹车块询价，让我们的出口团队提供批次文件和装运样品。
