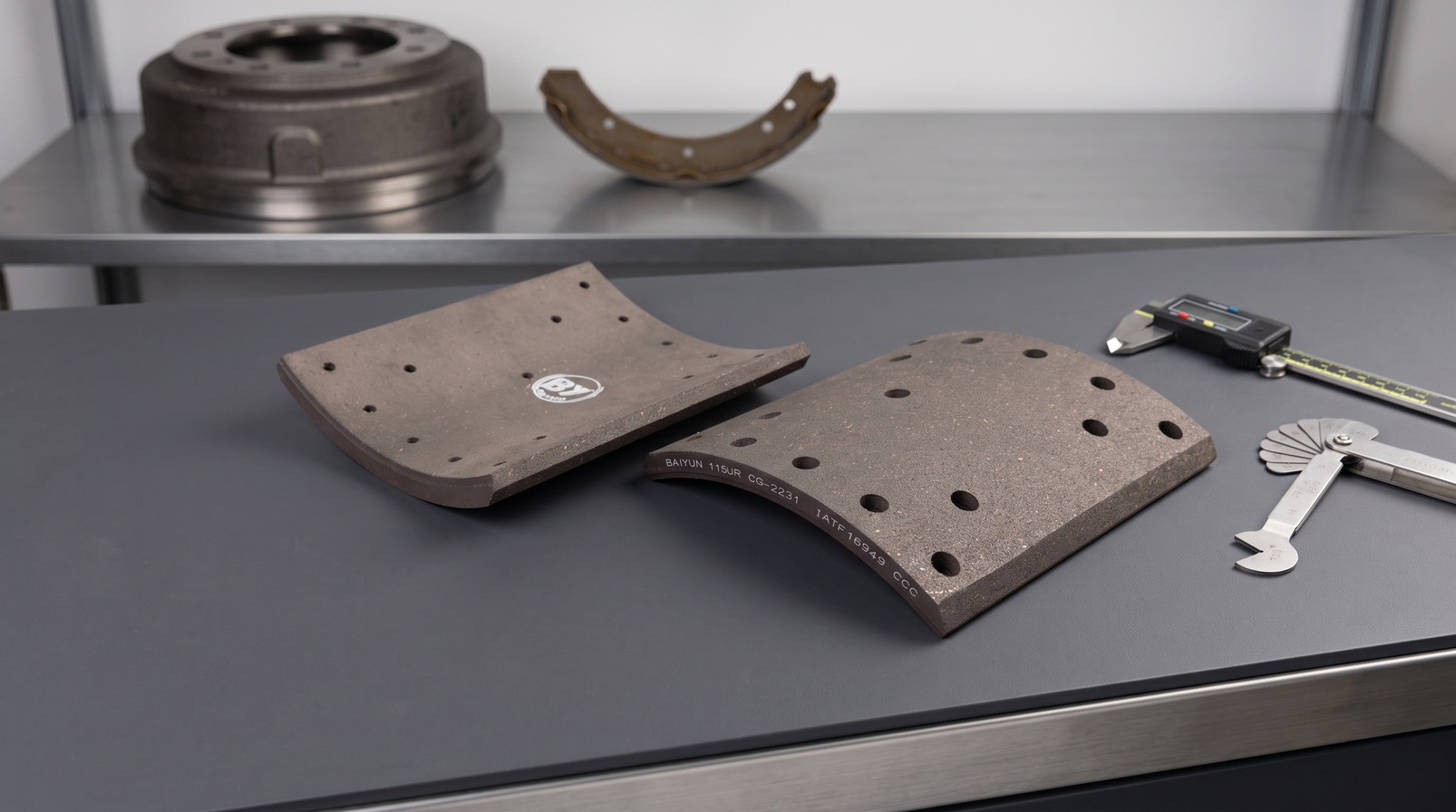

订购前如何确认刹车片尺寸

大多数买家在集装箱到港后才发现刹车片组尺寸错误。在此时发现2毫米的弧长误差，代价高昂。尺寸确认不是技术性工作——它决定了车队是顺利部署还是车辆停运。

本指南将介绍需要验证的内容、测量方法以及在签署采购订单前应向供应商询问的事项。本文面向进口商和车队买家，他们采购商用车刹车片。

为什么进口商会搞错刹车片尺寸？

尺寸错误很少源于单次测量失误。它们通常是因为比较目录图片而非工程图纸，或者为不同的轴系列重复使用旧供应商的尺寸表。

在白云制动/刹车片的进货质检日志中，宽度和孔中心偏差占首件不合格的一半以上。常见模式是：经销商通过目视匹配订购刹车片，鼓号正确，但轮毂几何形状不匹配。刹车片装上后，在鼓肩上过高。经过三次热循环，在铆钉线处出现裂纹。

独立售后市场数据经常将尺寸不匹配列为刹车片退货的10–15%的根本原因。成本不仅仅是运费；对于一辆本可盈利的卡车来说，这是停机时间。

关键要点：始终将首件样品视为尺寸证明，而非外观检查。

商用车刹车片必须验证哪些尺寸？

商用车鼓式刹车片有四个关键尺寸：宽度、厚度、弧长和孔位。宽度控制与鼓的接触面积。厚度决定使用寿命和热容量。弧长影响刹车片沿鼓半径的贴合均匀度。

铆钉或粘接孔间距是买家容易忘记的尺寸。如果孔中心偏差1.5毫米，刹车片将无法平贴在蹄铁上。在满载40吨的挂车上，这种偏差会放大为边缘载荷和过早磨损。

大多数鼓式制动蹄在全新时接受12毫米至18毫米的刹车片厚度，具体取决于车桥制造商。更换阈值各不相同；许多OEM手册要求在4–6毫米时更换，低于2毫米对于商业运营是不安全的。有关可用型号，浏览我们的刹车片产品系列。

在420毫米的鼓上，0.5毫米的弧长偏差会在跟部或趾部产生小间隙。该间隙在负载下闭合，但会集中压力，最终表现为锥形磨损或热裂纹。买家绝不应仅凭鼓号就认为安装没问题。

没有原厂图纸如何测量刹车片尺寸？

大多数商用车刹车片的尺寸检查不需要三坐标测量机。一把150毫米数字卡尺、一套半径规和一个平面花岗岩平台即可覆盖90%的首件检查。

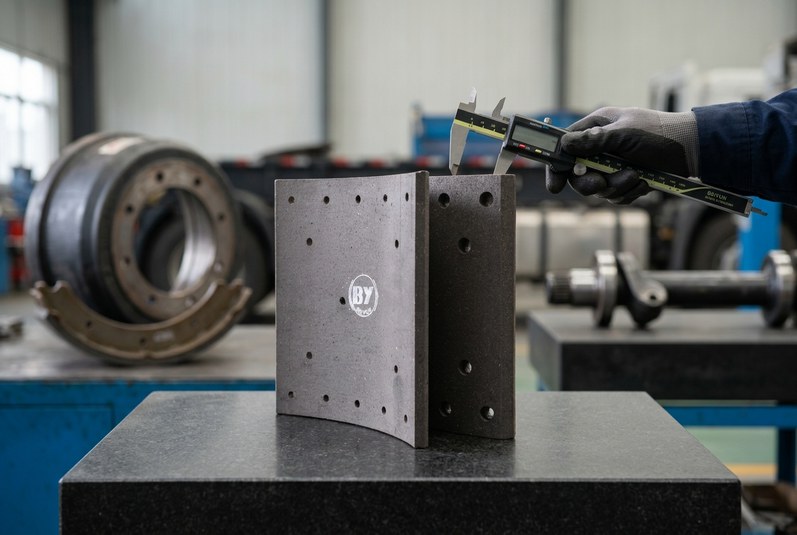

沿刹车片长度在三个点测量宽度：距两端各10毫米处和中心处。厚度应在四个点检查，因为旧蹄铁可能略微不平。弧长测量更棘手——使用柔性卷尺测量弦长，然后与鼓的实际内周长进行比较。如果您准备安装，请遵循刹车片安装指南。

下表总结了测量方法以及每种方法实际验证的内容。

在白云制动/刹车片，首件尺寸报告通常包括每个刹车片12个测量点：四个宽度、四个厚度、两个弦长和两个孔中心位置。为每个轴系列保留一份书面的买家验证清单。该记录成为您的内部安装库，并在新采购经理接管账户时防止重复错误。

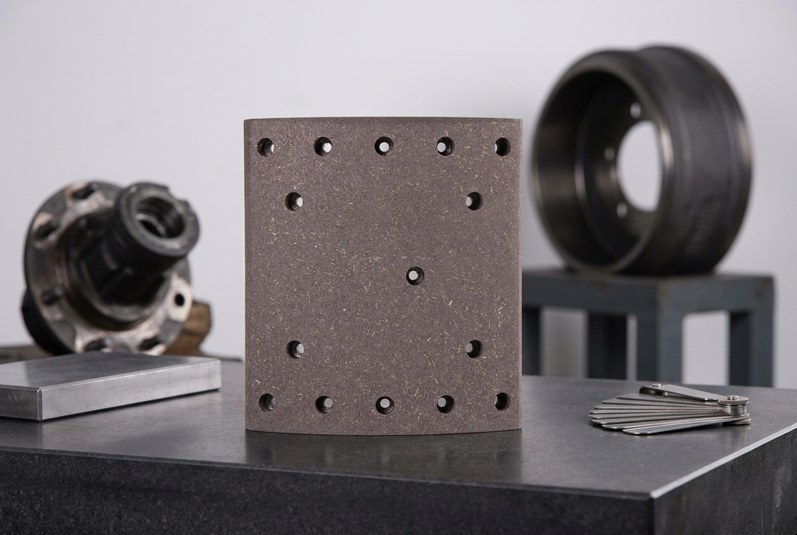

在签署采购订单前，您应该向刹车片供应商询问什么？

一页纸的尺寸要求表可以消除大部分装运前的安装风险。如果供应商无法填写，这比任何宣传册都更能说明问题。

1. 您是否持有商用车刹车片的IATF 16949证书？这是持续过程控制的基准，而不是营销徽章。
2. 您能否为每批产品提供尺寸报告，而不仅仅是首件样品？批次级报告可以在偏差发货前发现漂移。
3. 您对宽度、厚度和孔中心位置的公差范围是多少？合格的供应商会给出具体数字，如±0.3毫米，而不是标准公差。
4. 这种刹车片适用于哪些车桥型号？要求提供书面的适用清单。如果没有WVA或OE参考，请与供应商目录确认。
5. 您能否预磨或倒角边缘以匹配我的鼓轮廓？这可以节省现场安装时间，并减少客车和客车的初始噪音。
6. 您的首件批准流程是什么？供应商应在批量生产前发送两三个样品和尺寸表。

在白云制动/刹车片，刹车片经过100%尺寸检验和ECE R90批次验证。我们是一家IATF 16949认证工厂，拥有49年以上的摩擦材料制造经验。

将此视为买家验证清单，而非形式。采购订单上缺失一个公差，就可能将500套订单变成紧急情况。

关键要点：供应商的公差表比产品照片更重要。

关于如何确认刹车片尺寸，最常见的误解有哪些？

三个误解导致了大多数刹车片尺寸拒收。它们代价高昂，而且通常是在零件进入您的仓库后才显现。

误解：如果零件号相似，目视匹配就足够了。现实：刹车片的弧长差异可能小于2毫米，但在照片中看起来完全相同。这种微小差异会改变接触压力分布，并可能使刹车片寿命缩短15–20%。

误解：厚度是唯一重要的尺寸。现实：宽度和孔间距对鼓覆盖和蹄铁座合的影响超出买家预期。窄5毫米的刹车片会减少摩擦表面积并增加峰值温度，尤其是在下坡客车路线上。

误解：如果能装上，就是安全的。现实：许多刹车片在尺寸错误的情况下确实能装上。问题稍后表现为鼓磨损不均、制动衰退或铆钉线处的摩擦材料开裂。

关键要点：安全关键的安装是测量问题，而非装配问题。

批发买家最常问哪些关于刹车片尺寸的问题？

以下是进口商和车队经理最常向我们提出的问题。

问：如果没有原厂样品，如何确认刹车片尺寸？
答：使用车辆铭牌或鼓图纸获取内鼓直径、宽度和蹄铁半径。然后用卡尺和半径规测量拆下的刹车片。如果没有样品，请供应商根据您的车桥制造商的服务公告进行交叉核对，或与供应商目录确认。

问：商用车刹车片宽度可接受的公差是多少？
答：大多数重型鼓式制动蹄接受±0.5毫米的宽度公差。一些欧洲车桥制造商将其收紧到±0.3毫米。更宽可能接触鼓唇；更窄会减少摩擦面积，每减少2毫米温度大约升高5–8%。

问：我应该要求每批产品都提供尺寸报告吗？
答：是的。批次级报告可以捕捉刀具磨损、材料回弹变化和操作员漂移。在白云制动/刹车片，每个生产批次的尺寸检查都有记录，而不仅仅是首件。

问：商用车安全运行的最小刹车片厚度是多少？
答：许多车队在剩余材料4–6毫米时更换刹车片。低于2毫米，在重制动下铆钉接触或粘接失效的风险迅速增加。一些矿山和港口车辆由于严苛的工况，使用更高的6毫米阈值。

问：白云制动/刹车片能否根据我现有的样品或图纸制造刹车片？
答：可以。发送样品、CAD文件或详细草图。我们的出口团队将在批量生产前进行首件检验并出具完整的尺寸报告。获取商用车刹车片报价。

确认刹车片尺寸的最快方法是什么？

如果您还在阅读，您桌上可能有一个鼓号和磨损的刹车片。最快的途径是将样品和车辆数据发送给我们。我们将在您花费一分钱用于工装之前，返回尺寸表、价格和安装确认。

对于需要立即行动的买家，浏览我们的重型刹车片系列或下载我们的产品目录。如果您想直接进行商业洽谈，申请批发报价。
